La palanca es la herramienta que te permite abrir una lata con un destapador, cortar papel con unas tijeras o levantar una piedra pesada con una simple barra metálica. Es, probablemente, la máquina simple más antigua e intuitiva que existe: el propio Arquímedes afirmó que, con una palanca lo suficientemente larga y un punto de apoyo adecuado, sería capaz de mover la Tierra.

En este artículo aprenderás qué es una palanca, cuáles son sus tres clases, la ley matemática que rige su equilibrio y cómo calcular la fuerza necesaria para mover una carga, a través de ejemplos y problemas resueltos paso a paso, de menor a mayor dificultad.

Terminología: conceptos clave que debes dominar

Antes de entrar en las fórmulas, familiarízate con los términos que usarás constantemente a lo largo del artículo:

• Palanca: máquina simple formada por una barra rígida que puede girar libremente alrededor de un punto fijo.

• Fulcro o punto de apoyo: punto fijo sobre el cual gira la barra de la palanca.

• Fuerza de potencia (F_P): fuerza que aplicas voluntariamente sobre la palanca para producir el movimiento; también se le llama fuerza motriz o esfuerzo.

• Fuerza de resistencia (F_R): fuerza que la palanca debe vencer, generalmente el peso o la resistencia del objeto que deseas mover; también se le llama carga.

• Brazo de potencia (B_P): distancia entre el punto de aplicación de la fuerza de potencia y el fulcro.

• Brazo de resistencia (B_R): distancia entre el punto de aplicación de la fuerza de resistencia y el fulcro.

• Momento de fuerza o torque (τ): efecto de rotación que produce una fuerza aplicada a cierta distancia de un punto de giro; se calcula como el producto de la fuerza por la distancia al eje de giro.

• Ventaja mecánica (MA): número que indica cuántas veces amplifica una palanca la fuerza que aplicas.

¿Qué es una palanca y por qué es la máquina simple más usada?

Una palanca es, en esencia, una barra rígida que gira alrededor de un punto fijo llamado fulcro. Sobre ella actúan dos fuerzas: la fuerza de potencia, que tú aplicas, y la fuerza de resistencia, que es la carga que deseas mover. Al girar sobre el fulcro, la palanca te permite transformar una fuerza pequeña aplicada en un extremo en una fuerza mucho mayor en el otro extremo, o bien intercambiar fuerza por velocidad y distancia recorrida.

El principio detrás de la palanca es el mismo que rige el equilibrio de un sube y baja: dos fuerzas ubicadas a distintas distancias del punto de apoyo pueden equilibrarse entre sí, aunque tengan magnitudes muy diferentes.

El momento de fuerza: el concepto detrás de toda palanca

Para comprender por qué funciona una palanca, necesitas entender el concepto de momento de fuerza o torque. El torque mide qué tan efectiva es una fuerza para hacer girar un cuerpo alrededor de un punto, y depende tanto de la magnitud de la fuerza como de su distancia al eje de giro:

donde F es la fuerza aplicada perpendicularmente a la barra y d es la distancia desde el punto de aplicación hasta el eje de giro. Cuanto más lejos del fulcro apliques una fuerza, mayor será el torque que produce, y por eso resulta más fácil aflojar un tornillo con una llave larga que con una corta.

La ley de la palanca: la condición de equilibrio

Una palanca está en equilibrio cuando el torque que produce la fuerza de potencia es igual al torque que produce la fuerza de resistencia, ambos medidos respecto al fulcro. Esta condición se conoce como la ley de la palanca:

Esta ecuación es la herramienta principal que usarás para resolver cualquier problema de palancas: conociendo tres de las cuatro variables (F_P, B_P, F_R, B_R), siempre puedes despejar la cuarta.

¿Qué es la ventaja mecánica de una palanca?

La ventaja mecánica indica cuántas veces amplifica una palanca la fuerza que aplicas, y se calcula así:

Cuando la ventaja mecánica es mayor que 1, la palanca te permite mover una carga grande aplicando una fuerza pequeña, a costa de desplazar tu mano una distancia mayor. Cuando es menor que 1, ocurre lo contrario: sacrificas fuerza para ganar velocidad y distancia de movimiento.

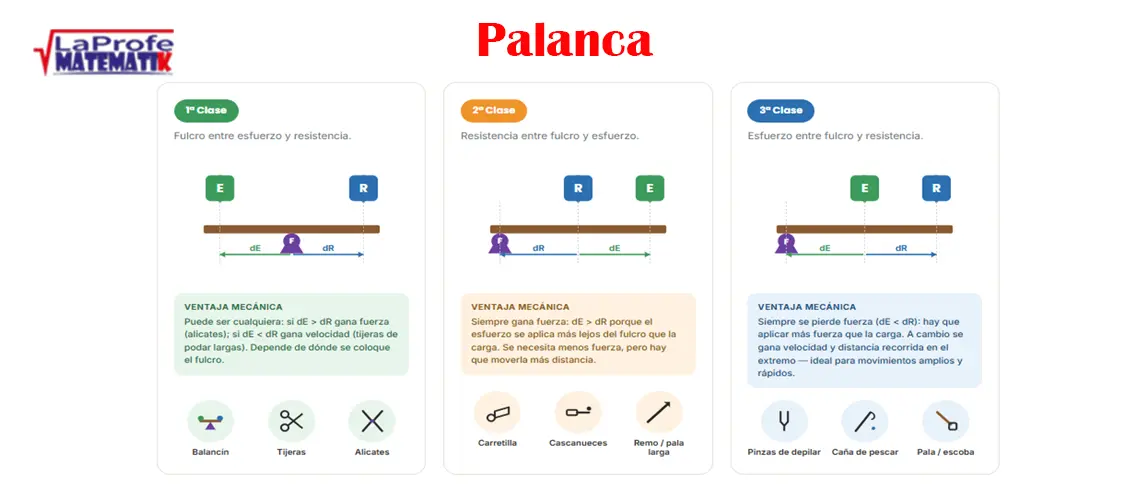

Las tres clases de palanca según la posición del fulcro

Según la posición relativa del fulcro, la fuerza de potencia y la fuerza de resistencia, las palancas se clasifican en tres tipos:

Palanca de primera clase

El fulcro se ubica entre la fuerza de potencia y la fuerza de resistencia. Es la disposición más versátil, ya que, dependiendo de dónde se coloque el fulcro, puede ganar fuerza, ganar velocidad, o simplemente cambiar la dirección de la fuerza aplicada.

• Ejemplos: un sube y baja, unas tijeras, un alicate, una balanza romana, una barra usada como palanca para mover una piedra.

Palanca de segunda clase

La fuerza de resistencia se ubica entre el fulcro y la fuerza de potencia. En este tipo de palanca, el brazo de potencia siempre es mayor que el brazo de resistencia, por lo que su ventaja mecánica siempre es mayor que 1: siempre amplifican la fuerza.

• Ejemplos: una carretilla, un rompenueces, un abrebotellas, la maneta del freno de una bicicleta.

Palanca de tercera clase

La fuerza de potencia se ubica entre el fulcro y la fuerza de resistencia. En este caso, el brazo de potencia siempre es menor que el brazo de resistencia, por lo que su ventaja mecánica siempre es menor que 1: sacrifican fuerza para ganar velocidad y amplitud de movimiento.

• Ejemplos: unas pinzas de depilar, una caña de pescar, un bate de béisbol, y el antebrazo humano al flexionar el codo para levantar un objeto con el bíceps.

Aplicaciones de la palanca en la vida real

• Herramientas manuales: destornilladores, llaves inglesas, alicates y tijeras funcionan gracias al principio de la palanca.

• El cuerpo humano: la mayoría de tus articulaciones funcionan como sistemas de palancas. El codo es el ejemplo clásico de palanca de tercera clase, mientras que el tobillo, al pararte de puntillas, funciona como una palanca de segunda clase: los dedos del pie son el fulcro, el peso del cuerpo es la resistencia y el músculo de la pantorrilla aplica la potencia a través del talón.

• La construcción y la ingeniería: grúas, carretillas y barras de acero se usan como palancas para mover cargas pesadas con menos esfuerzo humano.

• Instrumentos de precisión: básculas y balanzas romanas utilizan el principio de la palanca para determinar el peso de un objeto comparándolo con una masa conocida.

Errores comunes al trabajar con palancas

• Confundir el brazo de potencia con el brazo de resistencia: siempre debes identificar primero cuál es la fuerza que aplicas (potencia) y cuál es la carga que deseas vencer (resistencia).

• Medir las distancias desde un punto que no es el fulcro: los brazos de palanca siempre se miden desde el fulcro hasta el punto de aplicación de cada fuerza, nunca entre los dos extremos de la barra.

• Pensar que toda palanca amplifica la fuerza: las palancas de segunda clase siempre amplifican la fuerza y las de tercera clase siempre la reducen; las de primera clase pueden hacer una cosa u otra, dependiendo de en qué punto exacto se ubique el fulcro entre la potencia y la resistencia.

• Olvidar que la ley de la palanca requiere que las fuerzas sean perpendiculares a la barra: si una fuerza se aplica en ángulo, debes usar su componente perpendicular a la barra para calcular el torque correctamente.

Explora la palanca tú mismo: el mejor simulador interactivo

⚖️ Ley de equilibrio — el simulador de PhET para comprobar la ley de la palanca jugando

Para comprobar la ley de la palanca de forma interactiva, te recomendamos el simulador «Ley de equilibrio» (Balancing Act) de PhET Interactive Simulations, de la Universidad de Colorado Boulder. Recrea una palanca de primera clase (un sube y baja) sobre la que puedes colocar objetos de distinta masa a diferentes distancias del fulcro, activar una regla y una balanza para verificar tus predicciones numéricamente, y comprobar en tiempo real si tus cálculos con la ley de la palanca coinciden con lo que observas.

Cómo usarlo: coloca un objeto en un lado del sube y baja, anota su peso y su distancia al fulcro, y luego intenta calcular con la ley de la palanca dónde debes colocar un segundo objeto (o qué fuerza debes aplicar) para lograr el equilibrio; después verifica tu predicción arrastrando el objeto en el simulador.

Aplicar la ley de la palanca.

Despejar la fuerza de potencia.

Resultado: el adulto necesita aplicar una fuerza de aproximadamente 133.33 N para equilibrar el sube y baja.

Aplicar la ley de la palanca.

Despejar la fuerza de potencia.

Resultado: la persona necesita aplicar una fuerza de aproximadamente 83.33 N, mucho menor que el peso de la carga, gracias a la ventaja mecánica de la carretilla

Aplicar la ley de la palanca.

Despejar la fuerza de potencia.

Resultado: el bíceps debe ejercer una fuerza de 350 N, siete veces mayor que el peso sostenido, lo que confirma que las palancas de tercera clase siempre sacrifican fuerza a cambio de mayor velocidad y amplitud de movimiento en la mano.

Calcular la ventaja mecánica de la primera palanca.

Cálculo de la ventaja mecánica de la tercera palanca.

Resultado: la primera palanca amplifica la fuerza 3 veces (MA > 1), mientras que la del antebrazo la reduce a solo el 14 % (MA < 1), confirmando que esta última prioriza la velocidad de movimiento sobre la fuerza.

Problemas resueltos para reforzar lo aprendido

Conclusión: por qué dominar la palanca marca la diferencia

La palanca es la máquina simple más antigua y una de las más útiles: te permite amplificar la fuerza que aplicas, ganar velocidad de movimiento, o simplemente cambiar la dirección en la que actúa una fuerza, todo gracias a la ley de la palanca, que relaciona las fuerzas de potencia y resistencia con sus respectivos brazos respecto al fulcro.

Comprender sus tres clases y saber calcular su ventaja mecánica te permite explicar desde el funcionamiento de unas simples tijeras hasta el modo en que tus propios músculos mueven tus articulaciones. Junto con el centro de gravedad y las leyes de Newton, la palanca es una pieza clave para avanzar hacia temas más complejos de la mecánica, como el equilibrio de cuerpos rígidos y las máquinas compuestas.

Actividades propuestas: pon a prueba lo aprendido

1. Una palanca tiene F_P = 100 N a B_P = 0.8 m, y B_R = 0.4 m. Calcula la fuerza de resistencia F_R

$$F_R = 200\ \text{N}$$

2. Una palanca debe vencer F_R = 500 N a B_R = 0.2 m, con B_P = 1 m. Calcula la fuerza de potencia F_P.

$$F_P = 100\ \text{N}$$

3. Calcula la ventaja mecánica de una palanca con B_P = 1.2 m y B_R = 0.3 m.

$$MA = 4$$

4. Una palanca en equilibrio tiene F_P = 60 N, F_R = 180 N y B_R = 0.25 m. Calcula el brazo de potencia B_P.

$$B_P = 0.75\ \text{m}$$

5. En un sube y baja de brazos iguales de 1.5 m, un niño de 250 N se sienta en un extremo. Calcula la fuerza que debe aplicar otra persona a 1 m del fulcro para equilibrarlo.

$$F_B = 375\ \text{N}$$

6. Una carretilla tiene una carga de 450 N a 0.3 m del eje, y la persona empuja a 1 m del eje. Calcula la fuerza aplicada.

$$F_P = 135\ \text{N}$$

7. En una palanca de tercera clase, F_R = 40 N a B_R = 0.4 m, y B_P = 0.05 m. Calcula la fuerza de potencia.

$$F_P = 320\ \text{N}$$

8. Calcula la ventaja mecánica de la palanca de tercera clase del ejercicio anterior.

$$MA = 0.125$$

9. Una palanca tiene F_P = 90 N a B_P= 0.6 m, y B_R = 0.15 m. Calcula la fuerza de resistencia.

$$F_R = 360\ \text{N}$$

10. Una palanca tiene una ventaja mecánica de 5 y un brazo de resistencia de 0.2 m. Calcula el brazo de potencia.

$$B_P = 1\ \text{m}$$
