¿Quieres profundizar más acerca de la ley de Ohm?¿Sabías que la resistencia eléctrica está presente en muchos dispositivos de tu vida diaria? Aquí te mencionaré algunos de ellos y comenzamos cuando cargas tu celular, el adaptador regula la corriente para proteger la vida de la batería, esta situación es la misma cuando cargas tu portátil o laptop.
Pasa lo mismo con los electrodomésticos, cada componente regula el flujo de corriente para garantizar un funcionamiento eficiente, evitando sobrecargas y asegurando que cada parte reciba la energía necesaria.
¿En algún momento te has preguntado cómo funciona la electricidad en los dispositivos que usamos a diario?
La respuesta a esta pregunta es la Ley de Ohm, esta ley es la regla fundamental qué expresa cómo se relaciona el voltaje (V), la corriente (I) y la resistencia (R) en un circuito eléctrico.
Qué es la ley de ohm
La Ley de Ohm expresa que el voltaje es el producto entre la intensidad de la corriente y la resistencia. Su fórmula matemática es: |
Esto quiere decir, que el voltaje es directamente proporcional a la intensidad de la corriente y a la resistencia.
Símbolos y unidades
Es fundamental conocer los símbolos, unidades, nombre de los instrumentos encargados de medir cada magnitud y sus respectivos símbolos utilizados en las representaciones de los diagramas esquemáticos.
Magnitud | Símbolo | Unidad | Instrumento de medición | Representación en diagramas |
Tensión | E | Voltio (V) | Voltímetro | ![]() |
Corriente | I | Amperio (A) | Amperímetro | ![]() |
Resistencia | R | Ohmio (Ω) | Óhmetro | ![]() |
Términos utilizados en la Ley de Ohm
Para comprender la ley de Ohm, es fundamental conocer ciertos términos, como, voltaje, intensidad de corriente, resistencia, aislantes y conductores.
Voltaje
Llamado también diferencia de potencial eléctrico o tensión, es el encargado de impulsar los electrones a través de un circuito.
Ejemplo: En una pila de 9V, el voltaje impulsa los electrones en circuito para movilizar una plataforma de juguete.
El término tensión se usa con mayor frecuencia en España, mientras que en América Latina es más común el uso de voltaje.
Por la Ley de Ohm:
Ley de Ohm: Intensidad de corriente
También conocida como corriente eléctrica o flujo de carga eléctrica, es la cantidad de carga que circula a través de un conductor en un tiempo determinado.
Donde:
Q = carga eléctrica en Coulomb (C).
t = tiempo.
Ejemplo de intensidad de corriente: Al encender un ventilador, la corriente eléctrica fluye desde la toma de corriente hasta el motor, generando el movimiento de los álabes.
Aplicando la Ley de Ohm, la intensidad de corriente se determina de la siguiente manera:
La intensidad es directamente proporcional a la tensión e inversamente proporcional a la resistencia.
Resistencia
Es la propiedad del material o componente que se opone al paso de la corriente eléctrica, lo cual trae como consecuencia la disipación de calor.
Ejemplo: El filamento de una bombilla es un conductor que posee alta resistencia, cuando la corriente pasa por él este se calienta y emite luz.
Aplicando la Ley de Ohm, el cálculo de la resistencia se expresa así:
La resistencia es directamente proporcional a la tensión pero es inversamente proporcional a la intensidad.
Conductores
Es un material que permite el flujo de electrones con facilidad, facilitando la conducción de electricidad. Metales como el cobre, la plata y el aluminio son excelentes conductores eléctricos y se utilizan ampliamente en cables y circuitos debido a su baja resistencia.
¿Sabías que algunos gases pueden conducir electricidad?
Bajo condiciones especiales, ciertos gases pueden comportarse como conductores de electricidad. Este principio se aprovecha en la iluminación: el neón y el argón dan vida a los llamativos letreros luminosos, mientras que el vapor de mercurio y el vapor de sodio se utilizan en lámparas de alumbrado público, produciendo una luz brillante y eficiente.
Aislantes
Son materiales que dificultan o impiden el paso de la corriente eléctrica. Por ejemplo: el plástico, vidrio, goma, cerámica, baquelita, madera seca.
Visualizando la Ley de Ohm a través de circuitos eléctricos
Para comprender la Ley de Ohm, se presentarán tres circuitos, cada uno con su diagrama pictórico y su correspondiente diagrama esquemático.
Es importante destacar que en los diagramas esquemáticos de este post:
- La corriente eléctrica seguirá el sentido convencional, desplazándose del polo positivo al negativo.
- Las resistencias se representarán mediante rectángulos.
Los materiales que se utilizaran son los siguientes:
- Dos pilas AA de 1,5V.
- Dos bombillas modelo E10 de 3,5V.
Resistencia del filamento 13,17Ω. - Un switch SPST.
Dado que se conocen el valor de la fuente y la resistencia del filamento de la bombilla, se calculará manualmente la intensidad de la corriente aplicando la Ley de Ohm. Además, en el diagrama esquemático se incluye un amperímetro que muestra el valor de la intensidad medida.

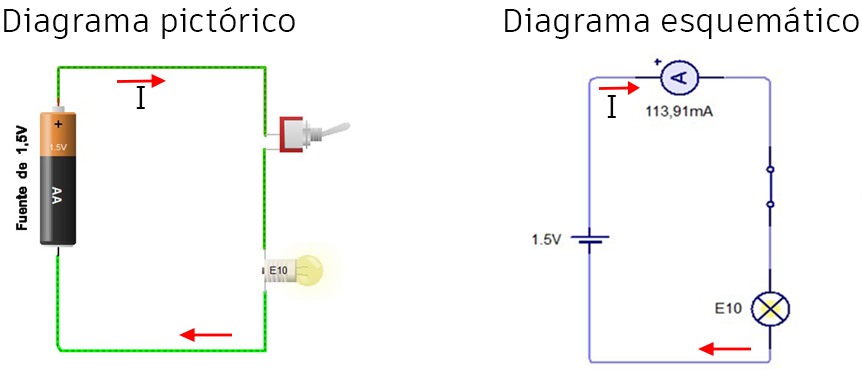

Circuito # 1: Los componentes para este primer circuito son una pila de 1,5V, una bombilla y un switch.
Calculo de la intensidad:
Conclusión: Con una fuente de 1,5V la iluminación de la bombilla es baja.

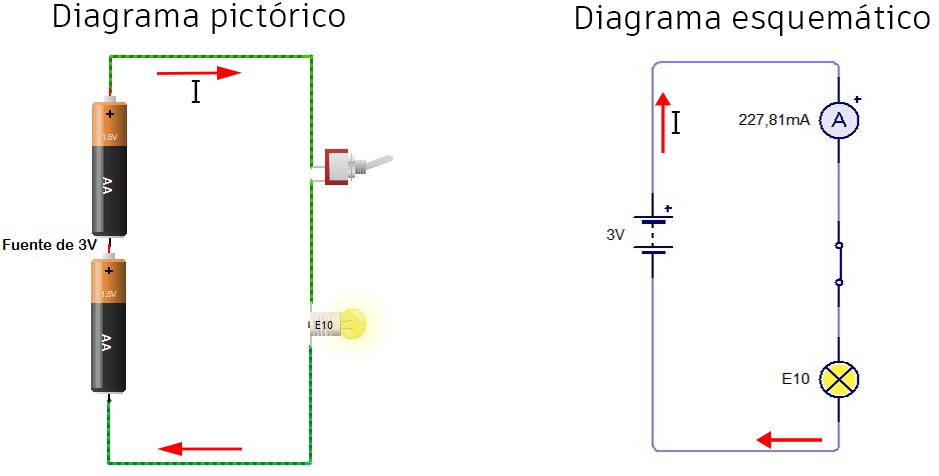

Circuito # 2: Los componentes para este circuito son dos pilas conectadas en serie, un switch y una bombilla.

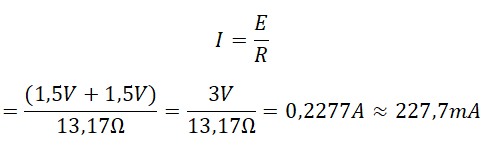

Aplicando la fórmula:
Conclusión: Al duplicar el voltaje, la intensidad de corriente también se duplicó, lo que resultó en un aumento en la iluminación de la bombilla.

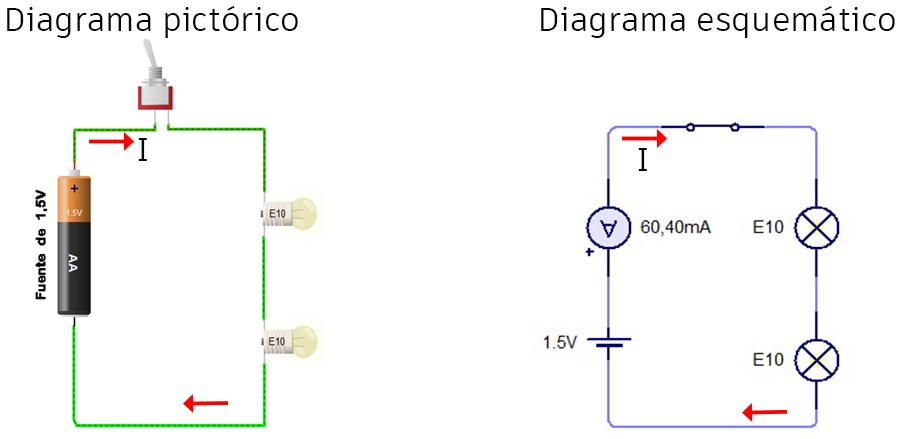

Circuito # 3: Los componentes para este circuito son dos bombillas conectadas en serie, un switch y una pila.

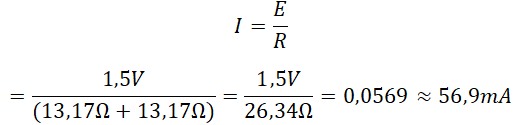

Se determina la intensidad de la corriente:
Conclusión: Al aumentar la cantidad de bombillas, también aumenta la resistencia total del circuito. Como están conectadas en serie, sus resistencias se suman, duplicando el valor original. Como resultado, la intensidad de la corriente disminuye, lo que provoca una menor iluminación en las bombillas.
Juega con la electricidad
Con los conocimientos que ya tienes sobre circuitos, voltaje, corriente y resistencia, ahora podrás experimentar de manera interactiva. Usa la simulación diviértete explorando y aprende jugando con la Ley de Ohm.
Laboratorio Virtual: Fortalece tus conocimientos
Ahora es tu turno. Pon a prueba lo que has aprendido y responde estas 5 preguntas. Usa la simulación para experimentar y descubrir las respuestas. ¡Atrévete a resolver el reto eléctrico!
1) Ajusta el voltaje a 9V y la resistencia a 10 Ω. ¿Cuánto marca el amperímetro?
a) 500 mA.
b) 200 mA.
c) 9 A.
d) 900 mA
2) ¿Qué pasa con la corriente? si duplicas el voltaje, ¿qué le sucede a la corriente?
a) Se mantiene igual.
b) Se duplica.
c) Se reduce a la mitad.
d) Desaparece.
3) Resistencia al límite. Ajusta la resistencia al máximo valor posible. ¿Cómo afecta esto a la corriente en el circuito?
a) Aumenta.
b) Disminuye.
c) Se mantiene igual.
d) Se vuelve infinita.
4)Jugando con la Ley de Ohm. Si tienes una resistencia de 20Ω y una corriente de 3A, ¿Cuál debe ser el voltaje de la fuente para cumplir con la Ley de Ohm?
a) 60V
b) 17V
c) 23V
d) 40V
5)Prueba de alto voltaje. ¿Cuál de estas combinaciones generará una corriente más alta?
a) 15V y 5Ω
b) 20V y 10Ω
c) 30V y 30Ω
d) 40V y 80Ω
Nota: Las respuestas están al final de la sección de Actividades. Te sugiero anotar tus respuestas y compararlas después para evaluar tu conocimiento.
¿Quién demostró esta relación?
La relación entre el voltaje, la corriente y la resistencia en un circuito eléctrico fue demostrada en 1827 por el físico matemático alemán Georg Simon Ohm (1787-1854).
Problemas con soluciones: Ley de Ohm
En esta sección se presentarán ejercicios resueltos de la Ley de Ohm, explicados paso a paso para facilitar su comprensión. Además, cada problema incluirá su correspondiente diagrama esquemático para visualizar mejor la situación.
Problema # 1

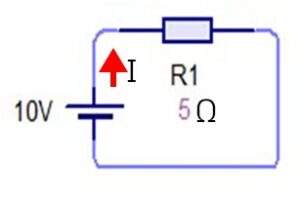

Se tiene un circuito eléctrico con una fuente de 10V y una sola resistencia de 5Ω. Determina: Intensidad de la corriente y el voltaje que pasa por la resistencia R1.
Datos:
E = 10V
R = 5 Ω
I = ?
Solución:
Problema # 2

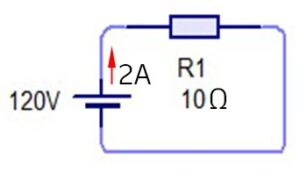

David está instalando un calentador eléctrico en su casa y quiere asegurarse que funciona correctamente. El calentador está conectado a una toma de corriente de 120V, y el medidor de corriente indica que está consumiendo 2A.
Para verificar si el calentador está operando dentro de los parámetros esperados, él necesita determinar la resistencia del calentador.
Datos:
E = 120V
I = 2A
R1 = ?
Solución:
Problema # 3

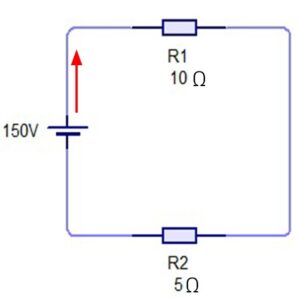

El circuito de la imagen cuenta con una fuente de 150V y dos resistencias: R1 de 10Ω y R2 de 5Ω. Se requiere determinar:
- La resistencia total (Rt).
- La corriente en el circuito.
- El voltaje en cada resistencia.
Datos:
E = 150V
R1 = 10Ω
R2 = 5Ω
RT = ?
I = ?
ER1 = ?
ER2 = ?

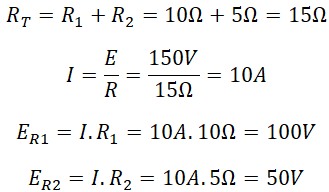

Solución:
Problema # 4

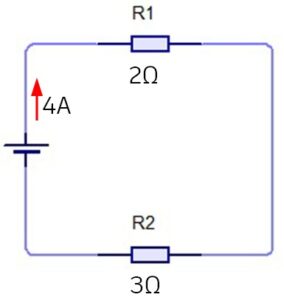

La corriente del circuito es de 4A y cuenta con dos resistencias: R1 de 2Ω y R2 de 3Ω. Se requiere determinar:
- La resistencia total.
- El voltaje total del circuito.
- El voltaje en cada resistencia individual (R1 y R2).
Datos:
I = 4A
R1 = 2Ω
R2 = 3Ω
RT = ?
ET = ?
ER1 = ?
ER2 = ?

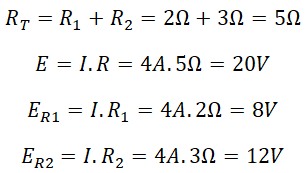

Solución:
Problema # 5

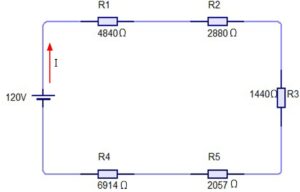

María quiere iluminar su jardín con una serie de luces decorativas incandescentes. Ha conectado 5 bombillos a una fuente de voltaje y desea conocer cómo funciona el circuito antes de encenderlo. Para ello, necesita calcular:
- La resistencia total del sistema de bombillos.
- La corriente que circulará por el circuito.
- El voltaje que recibe cada bombillo.
Ayuda a María a determinar estos valores para asegurarse de que las luces funcionarán correctamente sin sobrecargar el sistema.
Datos:
E = 120V
R1 = 4840Ω
R2 = 2880Ω
R3 = 1440Ω
R4 = 6914Ω
R5 = 2057Ω
RT = ?
I = ?
ER1 = ?
ER2 = ?
ER3 = ?
ER4 = ?
ER5 = ?

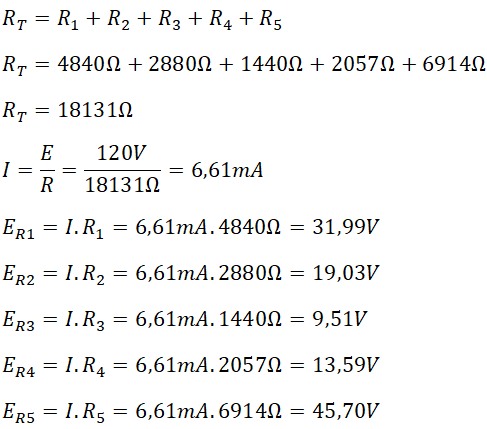

Solución:
Actividades: Ley de Ohm
Parte I
1.Una linterna utiliza una batería de 10V y una resistencia interna de 5Ω en su circuito. Determina:
- La corriente que fluye por el circuito.
- El voltaje en la resistencia interna de la linterna.
Respuesta: I = 2A y V = 10V
2.Un calentador eléctrico de 150V utiliza dos resistencias internas de 10Ω y 5Ω conectadas en serie. Determina:
- La resistencia total.
- La corriente en el circuito.
- El voltaje en cada resistencia.
Respuesta: Rt = 15Ω; I = 10A; E1 = 100V; E2 = 50V
3.Un electricista instala dos lámparas en serie en una casa, cada una con una resistencia de 2Ω y 3Ω. La corriente que fluye en el circuito es de 4A. Determina:
- La resistencia total.
- El voltaje de la fuente.
- El voltaje en cada lámpara.
Respuesta: Rt = 5Ω; V = 20V; V1 = 8V; V2 = 12V
Parte II: Ley de Ohm
Respuestas del Laboratorio Online
1.b)
2.b)
3.b)
4.a)
5.a)
