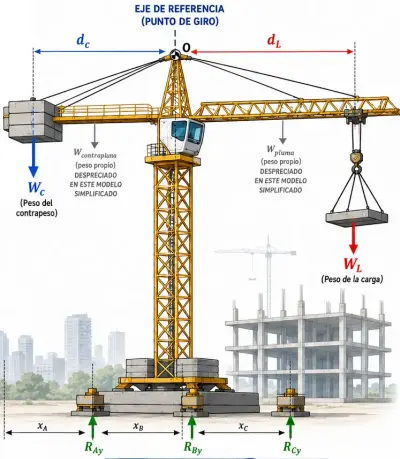

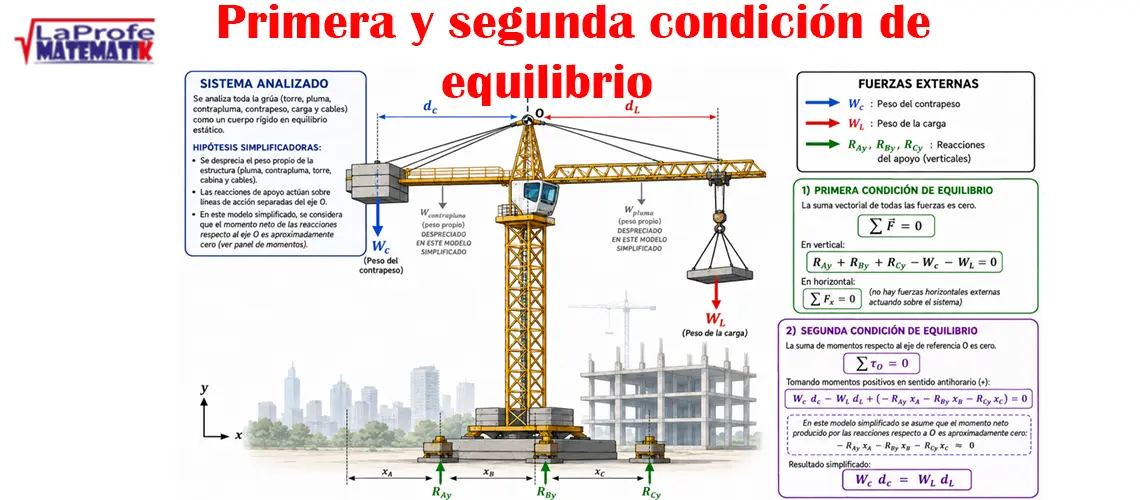

Las condiciones de equilibrio explican fenómenos tan diversos como una grúa que no se cae, un puente que soporta tráfico o el balanceo de una escoba en la palma de la mano, y también aparecen en situaciones cotidianas como un subibaja, un cuadro colgado o una lámpara sostenida por un cable: en todos los casos, fuerzas y torques se cancelan entre sí. El artículo enseñará qué es el equilibrio mecánico, sus dos condiciones fundamentales, cómo aplicarlas con fórmulas y diagramas, y cómo resolver problemas típicos de bachillerato, cerrando con preguntas frecuentes y actividades de práctica.
2. Terminología clave de condiciones de equilibrio
Antes de avanzar, familiarízate con los conceptos que usarás a lo largo del artículo:
- Equilibrio mecánico: estado de un cuerpo que no experimenta aceleración lineal ni aceleración angular; puede estar en reposo (equilibrio estático) o moviéndose con velocidad constante (equilibrio dinámico).
- Fuerza (F): toda acción capaz de modificar el estado de movimiento o la forma de un cuerpo. Se mide en newtons (N) y es una magnitud vectorial, es decir, tiene módulo, dirección y sentido.
- Cuerpo rígido: objeto ideal que no se deforma al aplicarle fuerzas; la distancia entre cualquier par de sus puntos permanece constante.
- Torque o momento de una fuerza (τ): medida de la capacidad de una fuerza para producir rotación alrededor de un eje o punto de pivote. Se mide en newton-metro (N·m).
- Brazo de palanca (d): distancia perpendicular entre la línea de acción de una fuerza y el eje de rotación.
- Diagrama de cuerpo libre (DCL): representación gráfica de un objeto en la que se dibujan todas las fuerzas externas que actúan sobre él.
- Componentes rectangulares: proyecciones de una fuerza sobre los ejes X e Y de un sistema de coordenadas, útiles para sumar vectores.Estática: rama de
3. ¿Qué necesita un cuerpo para no moverse ni girar?
Para que un cuerpo permanezca completamente en equilibrio no basta con que esté quieto. También es necesario que ninguna fuerza lo haga desplazarse y que ningún torque lo haga girar. En esta sección descubrirás las dos condiciones de equilibrio que permiten que un cuerpo rígido permanezca estable, y aprenderás cómo se aplican en situaciones de la vida cotidiana.
3.1 ¿Qué es el equilibrio de un cuerpo?
Un cuerpo está en equilibrio cuando la suma de todas las influencias externas que actúan sobre él no produce ningún cambio en su movimiento. Esto puede significar que el cuerpo permanece completamente en reposo (equilibrio estático), como una estatua, o que se mueve en línea recta con rapidez constante y sin girar (equilibrio dinámico o traslacional uniforme), como un avión en vuelo de crucero.
Para que un cuerpo rígido esté en equilibrio total deben cumplirse simultáneamente dos condiciones independientes: una relacionada con las fuerzas (evita que el cuerpo se traslade) y otra relacionada con los torques (evita que el cuerpo rote). Estudiemos cada una.
3.2 Primera condición de equilibrio (equilibrio de traslación)
La primera condición de equilibrio es una extensión directa de la primera ley de Newton. Establece que:
Definición
Un cuerpo se encuentra en equilibrio de traslación cuando la suma vectorial de todas las fuerzas externas que actúan sobre él es igual a cero.
Como las fuerzas son vectores, esta condición se descompone en dos ecuaciones escalares independientes, una para cada eje del plano cartesiano:
Interpretación física: si la suma de fuerzas en cada eje es cero, la aceleración lineal del cuerpo también es cero, según la segunda ley de Newton:
Esto no significa que el cuerpo no pueda moverse: significa que no puede cambiar su velocidad de traslación. Un cuerpo puede estar quieto o moverse en línea recta a velocidad constante y, en ambos casos, cumplir la primera condición de equilibrio.
3.2.1 Procedimiento para aplicar la primera condición
- Identifica todas las fuerzas externas que actúan sobre el cuerpo (peso, tensión, normal, fricción, fuerzas aplicadas).
- Dibuja el diagrama de cuerpo libre.
- Elige un sistema de ejes X-Y y descompón las fuerzas inclinadas en sus componentes.
- Plantea las ecuaciones ΣFx = 0 y ΣFy = 0.
- Resuelve el sistema de ecuaciones para las incógnitas.
3.3 Segunda condición de equilibrio (equilibrio de rotación)
Un cuerpo puede tener la resultante de fuerzas igual a cero y, sin embargo, seguir girando. Piensa en un volante de dirección al que se le aplican dos fuerzas iguales y opuestas en extremos distintos: la suma de fuerzas es cero, pero el volante gira. Por eso se necesita una segunda condición, asociada al efecto rotacional de las fuerzas: el torque.
Definición:
Un cuerpo está en equilibrio de rotación cuando la suma algebraica de todos los torques que actúan sobre él, respecto a cualquier punto de pivote, es igual a cero.
El torque de una fuerza puede calcularse a partir de la distancia entre el eje de rotación y el punto donde se aplica la fuerza —a la que llamaremos r, para no confundirla con el brazo de palanca d— y el ángulo que forma la fuerza con esa línea:
Donde F es la magnitud de la fuerza, r es la distancia entre el eje de rotación y el punto de aplicación de la fuerza, y θ es el ángulo entre el vector fuerza y el vector posición r. Nota importante: el producto r·senθ es precisamente el brazo de palanca d definido antes, de modo que ambas expresiones del torque son equivalentes:
Cuando la fuerza es perpendicular al brazo de palanca (θ = 90°), r y d coinciden y la fórmula se simplifica a:
$$\tau = F \cdot d$$
Convención de signos: por acuerdo, los torques que tienden a producir rotación en sentido antihorario se consideran positivos, y los que producen rotación en sentido horario se consideran negativos (o viceversa, siempre que seas consistente durante todo el ejercicio).
3.3.1 Procedimiento para aplicar la segunda condición
- Elige un punto de pivote (eje de rotación); conviene ubicarlo donde actúe una fuerza desconocida, para eliminarla de la ecuación.
- Calcula el brazo de palanca de cada fuerza respecto a ese punto.
- Determina el signo de cada torque según el sentido de giro que produce.
- Plantea la ecuación Στ = 0 y despeja la incógnita.
3.4 Equilibrio total de un cuerpo rígido
Un cuerpo rígido está en equilibrio completo (mecánico) únicamente cuando se cumplen al mismo tiempo las tres ecuaciones siguientes:
Estas tres ecuaciones escalares permiten resolver problemas con hasta tres incógnitas (por ejemplo, dos tensiones y una fuerza normal, o una tensión, una fuerza de reacción y un ángulo).
3.5 Tipos de equilibrio según la estabilidad
- Equilibrio estable: si el cuerpo se desplaza ligeramente de su posición, tiende a regresar a ella (por ejemplo, un péndulo en su punto más bajo).
- Equilibrio inestable: si el cuerpo se desplaza ligeramente, se aleja aún más de la posición original (por ejemplo, un lápiz en equilibrio sobre su punta).
- Equilibrio indiferente: si al desplazar el cuerpo este permanece en equilibrio en la nueva posición (por ejemplo, una esfera sobre una superficie horizontal).
3.6 Aplicaciones de las condiciones de equilibrio
- Diseño de puentes, grúas y estructuras de construcción civil.
- Cálculo de tensiones en cables que sostienen letreros, lámparas o toldos.
- Análisis de palancas: subibajas, carretillas, alicates y pinzas.
- Biomecánica: equilibrio del cuerpo humano al pararse, cargar peso o levantar objetos.
- Estabilidad de vehículos, muebles y estanterías.
3.7 Errores comunes al aplicar las condiciones de equilibrio
- Olvidar descomponer fuerzas inclinadas: si una fuerza no es paralela a los ejes, debes proyectarla en X y en Y antes de sumarla.
- Confundir el brazo de palanca con la distancia total: el brazo de palanca es la distancia perpendicular a la línea de acción de la fuerza, no cualquier distancia medida sobre el cuerpo.
- Ignorar el peso propio del cuerpo: en barras, vigas o tablones, el peso actúa en el centro de gravedad y genera torque, aunque no sea una fuerza “aplicada” externamente por un agente.
- No ser consistente con los signos: mezclar el criterio de signos para los torques horarios y antihorarios lleva a resultados incorrectos.
- Elegir mal el punto de pivote: aunque matemáticamente cualquier punto es válido, elegir el punto donde actúan fuerzas desconocidas simplifica mucho los cálculos.
4. ⚖️ Ponlo a prueba tú mismo: simulador interactivo de equilibrio y torque
Para comprobar en vivo cómo interactúan las fuerzas, las masas y las distancias en un sistema que cumple las condiciones de equilibrio, te recomendamos la simulación «Ley de equilibrio» (Balancing Act), de PhET Interactive Simulations, de la Universidad de Colorado Boulder. En ella puedes colocar objetos de distinta masa a diferentes distancias sobre un balancín, medir fuerzas y torques en tiempo real, y comprobar experimentalmente cuándo se cumple Στ = 0.
Pon a prueba lo aprendido:
5. Ejemplos resueltos de condiciones de equilibrio
Ejemplo 1: equilibrio de traslación con dos cuerdas
Una lámpara de 60 N cuelga del techo sostenida por dos cuerdas que forman ángulos de 30° y 45° con el techo, a ambos lados. Calcula la tensión en cada cuerda.Solución:
Dibuja el DCL del nudo donde se unen las cuerdas: actúan T1 (30°), T2 (45°) y el peso W = 60 N hacia abajo.
Plantea las ecuaciones de la primera condición de equilibrio.
Resuelve el sistema. De la primera ecuación:
Sustituye en la segunda ecuación:
Resultado: T2 ≈ 53,80 N y T1 ≈ 43,93 N
Ejemplo 2: torque de una fuerza sobre una llave inglesa
Aplicas una fuerza de 80 N perpendicular al extremo de una llave inglesa de 0,25 m de longitud para aflojar un tornillo. Calcula el torque generado.Solución:
Como la fuerza es perpendicular a la llave, usa la fórmula simplificada del torque.
Resultado: τ = 20 N·m
Este resultado indica el efecto de rotación que produce la fuerza alrededor del tornillo.
Ejemplo 3: subibaja en equilibrio (segunda condición)
En un subibaja, un niño de 300 N se sienta a 1,5 m del punto de apoyo. ¿A qué distancia debe sentarse su hermano de 250 N, en el lado contrario, para que el sistema quede en equilibrio?Solución:
Ubica el pivote en el punto de apoyo del subibaja.
Plantea Στ = 0, igualando el torque horario y el antihorario.
Despeja la distancia.
Resultado: d = 1,8 m
El resultado es coherente: al estar la carga exactamente en el centro, ambos soportes reciben la misma fuerza.
Ejemplo 5: escalera apoyada contra una pared (equilibrio total con fricción)
Una escalera de 5 m y 200 N de peso se apoya contra una pared lisa (sin fricción) formando un ángulo de 60° con el piso, que sí tiene fricción. El peso de la escalera actúa en su centro. Calcula la fuerza de fricción en el piso necesaria para el equilibrio.Solución:
Identificar las fuerzas: peso W en el centro, normal de la pared Np (horizontal), normal del piso Ns (vertical) y fricción f (horizontal) en la base.
Aplica la primera condición en Y para hallar Ns.
Aplica la segunda condición tomando el pivote en la base de la escalera.
Despeja Np:
Aplica la primera condición en X: como la pared es lisa, la única fuerza horizontal que equilibra a Np es la fricción.
Resultado: f ≈ 57,7 N
6. Problemas resueltos de condiciones de equilibrio
Problema 1
Un semáforo de 150 N cuelga del punto medio de un cable horizontal tensado entre dos postes. El cable se comba formando un ángulo de 10° con la horizontal en cada extremo. Calcula la tensión en el cable.Muéstrame la respuesta
Problema 2
Sobre una barra de 2 m que puede girar libremente en su extremo izquierdo (el pivote), se aplica una fuerza de 40 N hacia abajo a 1,2 m del pivote. Para evitar que la barra rote, en el extremo derecho (a 2 m del pivote) se aplica una fuerza de sostén F hacia arriba. Determina el valor de F.Muéstrame la respuesta
Problema 3
Una caja de 500 N reposa sobre una superficie horizontal. Se le aplica una fuerza de 200 N formando un ángulo de 37° por encima de la horizontal, y la caja permanece en reposo. Calcula la fuerza normal y la fuerza de fricción.Muéstrame la respuesta
Problema 4
Una viga uniforme de 6 m y 300 N de peso está apoyada en un único punto de pivote ubicado a 2 m de su extremo izquierdo. En el extremo izquierdo se cuelga una masa que ejerce 100 N. ¿Qué fuerza de sostén, dirigida hacia arriba, debe aplicarse en el extremo derecho para mantener el equilibrio?Muéstrame la respuesta
Tomando torques respecto al pivote, con criterio antihorario positivo:
1.) La carga de 100 N (lado izquierdo, brazo 2 m, hacia abajo) produce un torque antihorario: +100 × 2 = +200 N·m.
2.) El peso de la viga, 300 N (lado derecho, brazo 1 m, hacia abajo) produce un torque horario: −300 × 1 = −300 N·m.
3.) La fuerza F (lado derecho, brazo 4 m, hacia arriba) produce un torque antihorario: +F × 4.
Aplicando Στ = 0:Problema 5
Un letrero de 90 N cuelga de una barra horizontal articulada en la pared, sostenida además por un cable que va desde el extremo libre de la barra hasta un punto más alto de la pared, formando un ángulo de 40° con la barra. El letrero está en el extremo libre. Calcula la tensión del cable (ignora el peso de la barra).Muéstrame la respuesta
7. Conclusión
Las condiciones de equilibrio son dos principios complementarios que permiten analizar por qué los objetos permanecen quietos, se mueven sin girar o giran sin trasladarse. La primera condición (ΣF = 0) controla el movimiento de traslación, mientras que la segunda condición (Στ = 0) controla el movimiento de rotación. Un cuerpo rígido solo está en equilibrio completo cuando ambas se cumplen simultáneamente.
Dominar estas herramientas permite resolver problemas de estática con confianza y comprender fenómenos cotidianos y aplicaciones de ingeniería: desde el diseño de una grúa hasta el simple gesto de colgar un cuadro en la pared. La clave está en dibujar siempre un buen diagrama de cuerpo libre, elegir con cuidado el punto de pivote y ser riguroso con los signos.
8. Preguntas frecuentes de condiciones de equilibrio
1. ¿Cuál es la diferencia entre la primera y la segunda condición de equilibrio?
La primera condición (ΣF = 0) evita que el cuerpo se traslade, es decir, controla el movimiento lineal. La segunda condición (Στ = 0) evita que el cuerpo rote alrededor de un eje. Un cuerpo puede cumplir una sin cumplir la otra.
2. ¿Puede un cuerpo estar en equilibrio y moverse al mismo tiempo?
Sí. Si se mueve en línea recta con velocidad constante, sin girar, cumple ambas condiciones de equilibrio, aunque no esté en reposo. A esto se le llama equilibrio dinámico.
3. ¿Qué es el torque o momento de una fuerza?
Es la medida de la capacidad de una fuerza para producir rotación alrededor de un punto o eje. Se calcula como<div class=»mathjax-responsive»>$$\tau = F \cdot r \cdot \sin\theta$$</div>donde r es la distancia entre el punto de aplicación y el eje, y θ es el ángulo entre la fuerza y esa línea.
4. ¿Cómo se elige el punto de pivote al aplicar la segunda condición de equilibrio?
Se puede elegir cualquier punto, pero conviene ubicarlo donde actúe una fuerza desconocida, porque su torque respecto a ese punto será cero y así se simplifica la ecuación.
5. ¿Por qué es importante descomponer las fuerzas en componentes X y Y?
Porque la primera condición de equilibrio se aplica de forma independiente en cada eje. Si una fuerza está inclinada, es necesario proyectarla sobre los ejes antes de sumarla.
6. ¿Qué unidades se usan para el torque?
El torque se mide en newton-metro (N·m) en el Sistema Internacional.
7. ¿Qué diferencia hay entre equilibrio estable, inestable e indiferente?
En el equilibrio estable el cuerpo regresa a su posición al ser perturbado; en el inestable se aleja aún más; en el indiferente permanece en la nueva posición sin tender a moverse.
8. ¿Se necesita conocer el centro de gravedad para resolver problemas de equilibrio?
Sí, cuando el peso propio del cuerpo genera torque (por ejemplo, en vigas o barras), ese peso se considera actuando en el centro de gravedad del objeto.
9. ¿Qué pasa si un cuerpo cumple la primera condición pero no la segunda?
El cuerpo no acelera linealmente, pero sí puede comenzar a girar o aumentar su velocidad angular, por lo que no estará en equilibrio total.
10. ¿Dónde se aplican en la vida real las condiciones de equilibrio?
En el diseño de puentes, grúas, estanterías, en biomecánica del cuerpo humano, en la construcción de muebles estables y en cualquier estructura que deba permanecer fija o moverse sin girar.
Actividades para practicar las condiciones de equilibrio
Resuelve los siguientes ejercicios en tu cuaderno. Al final de cada uno encontrarás únicamente la respuesta, para que puedas verificar tu procedimiento.
Parte I.
1. Una lámpara de 40 N cuelga de dos cuerdas simétricas que forman 50° con el techo cada una. Calcula la tensión en cada cuerda.
2. Calcula el torque producido por una fuerza de 60 N aplicada perpendicularmente a 0,4 m de un eje de giro.
3. Dos niños se sientan en un subibaja: uno de 350 N a 1,2 m del pivote. ¿A qué distancia debe sentarse el otro, de 280 N, para el equilibrio?
4. Una fuerza de 25 N forma un ángulo de 20° con el brazo de palanca de 0,5 m. Calcula el torque.
5. Una viga de 3 m soporta una carga de 600 N a 1 m de su extremo izquierdo, apoyada en ambos extremos. Halla la reacción en el extremo derecho.
Parte II.
6. Determina la tensión de un cable horizontal que sostiene, junto con una bisagra, una barra de 5 m con un peso de 120 N en su extremo libre, si el cable forma 30° con la barra en ese mismo extremo.
7. Una caja de 300 N se empuja con una fuerza de 150 N a 25° sobre la horizontal. Calcula la normal.
8. Sobre una llave de 0,3 m se aplica una fuerza de 90 N formando 70° con la llave. Calcula el torque.
9. Una barra de 4 m y peso despreciable se apoya en dos soportes en sus extremos; recibe una carga de 500 N a 1 m del soporte izquierdo. Calcula la reacción en el soporte izquierdo.
10. Dos fuerzas paralelas y opuestas de 45 N actúan en los extremos de una barra de 0,6 m formando un par de fuerzas. Calcula el torque neto del par.
